9. Beispielkonfigurationen und typische Anwendungsfälle

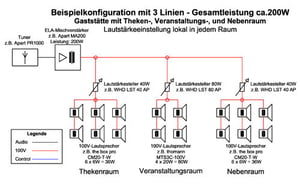

Sie haben sicherlich schon gemerkt, dass Sie mit einer ELA recht komplexe Schaltungen realisieren können. Nehmen wir ein Beispiel von einer Zentrale (eine Endstufe), drei Linien (Zonen) und insgesamt 18 Lautsprechern, die jeweils über Lautstärkesteller zusätzlich geregelt werden können. Die mittlere Zone ist dabei ein größerer Saal an dessen Decke leistungsfähigere Lautsprecher installiert werden sollen.

Im Übersichtsschaltplan sieht das dann so aus:

Natürlich müssen nun in einer Gaststätte kaum oder gar keine Ansagen gemacht werden und somit wäre eine wesentliche Komponente einer ELA noch nicht genutzt.

Ein weiteres Beispiel zeigt die Anlage einer Gaststätte, mit der gezielt auch Ansagen in einzelne Bereiche gemacht werden können. Dies ist sehr nützlich, um zum Beispiel eine Aufforderung an eine bestimmte Person zu machen, die aber im allgemeinen Bereich (Publikum) nicht gehört werden soll.

Checkliste für Ihre Planung

Sind Sie zu der Auffassung gekommen, dass es an der Zeit ist eine ELA bei sich in der Firma oder einer öffentlichen Einrichtung zu installieren, so sollten Sie sich im Voraus über folgende Punkte im Klaren sein:

a) Wie viele Quellen stehen mir zur Verfügung oder möchte ich einbringen (CD-Player, DVD-Player, Kassette usw.) ?
b) Wie viele Mikrofone brauche ich ? Reicht ggf. eine Sprechstelle ?
c) Wieviele getrennt regelbare Bereiche (Zonen) möchte ich und sollen diese zentral oder dezentral regelbar sein ?
d) Möchte ich eventuell mehr als ein Programm und wenn ja wieviele ?
e) Ist es ggf. eine sicherheitsrelevante Anlage nach VDE 0828 oder EN 60849 (sicherheitstechnische Durchsagen) ? Wenn ja oder wenn Sie sich darüber nicht im Klaren sind, müssen Sie sich an den Fachhandel wenden.
