Intellijel Designs Quad VCA

Spannungssteuerbarer VCA und Mixer

  • Lautstärkeregler pro VCA
  • CV Abschwächer mit zweifarbigen LEDs zur Überwachung bipolarer CV-Signale

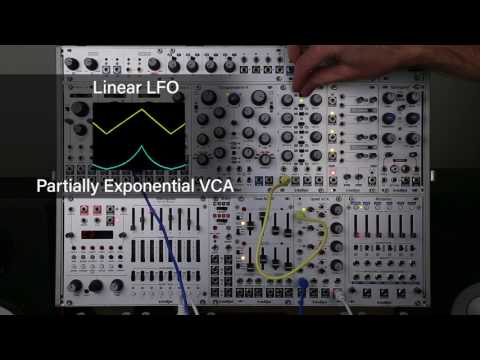

  • Kurve stufenlos von linear bis exponentiell einstellbar
  • jeder CV-Eingang wird auf den benachbarten Eingang normalisiert
  • jeder VCA hat einen Boost-Schalter, der den Ausgangspegel um ca. +6dB erhöht
  • Breite: 12 TE / HP
  • Tiefe: 29 mm
  • Strombedarf: +65 mA (+12 V) / -65 mA (-12 V)

Weitere Infos

Breite 12 TE / HP
exponentiell Ja
linear Ja

Vier VCAs in einem Modul

Der Intellijel Designs Quad VCA ist ein analoger Verstärker, bestehend aus vier VCA-Kanälen, die in Reihe geschaltet sind. Jeder Kanalzug verfügt über eigene Regler für eine unabhängige Steuerung des Pegels und der Stärke des CV-Signals der überblendbaren linearen/exponentiellen Reaktionskurven. Letztere Funktion kann dank des Moduls bei Steuerspannungen und Audiosignalen angewandt werden. Zusätzlich befindet sich ein +6-dB-Boost-Schalter zur Verdopplung der Ausgangsleistung jedes Kanals an Bord. Da alle VCA-Kanäle in Reihe geschaltet sind, wird der Ausgang eines jeden Kanals mit dem nächsten kaskadiert. Mit nur einer eingehenden Steuerspannung lassen sich somit mehrere VCA-Kanäle steuern. Jeder VCA-Kanalzug besitzt einen eigenen CV-Eingang sowie einen eigenen Ausgang. Dank der Normalisierung ist es somit möglich, dass sich mehrere Kanäle gemeinsam durch CV-Signale steuern lassen. Der Quad VCA kann auch als Mixer eingesetzt werden - die Audiosignale lassen sich dementsprechend summieren.

Einheitlicher Aufbau der Kanalzüge

Alle vier VCA-Kanäle sind identisch gestaltet. Das kleine schwarze Potentiometer links sorgt für eine Regulierung des Pegels des CV-Signals. Wird der vorherige Kanal mit einer CV-Spannung belegt, so bestimmt das Poti aufgrund der Kaskadierung die Stärke des CV-Signals des vorherigen Signals. Die Verbindung der CV-Eingänge unterbricht die Normierung von einem Eingang zum anderen. Jeder Kanal besitzt eine LED, die die Intensität des eingehenden CV-Signals anzeigt, bei positiver Spannung grün und bei negativer rot leuchtet. Unter dem +6-dB-Boost-Schalter ist ein Poti für das Ansprechverhalten, das sich zwischen linear und exponentiell überblenden lässt. Das große Potentiometer rechts legt den Pegel des jeweiligen Kanals fest. Bei voller Rechtsdrehung entspricht dies ungefähr dem Anlegen einer Spannung von +5 V am CV-Eingang. Bei vollständig linearer Reaktion ergibt dies eine einheitliche Eins-zu-eins-Verstärkung. Der Pegel des Potis wird mit dem CV-Eingang des Kanals summiert.

Kompakt, benutzerfreundlich und flexibel anwendbar

Wer ein Eurorack-System besitzt, der weiß VCAs zu schätzen. Erfahrene Eurorack-Nutzer wissen, dass man von ihnen nie genug ins System einbauen kann. Der Quad-VCA ist ein kompaktes und funktionsreiches Modul, das seinen Weg durch fast alle Patches finden wird. Er lässt sich auch als Mixer verwenden, sodass Modulationen oder Lautstärken eingeblendet werden können. Mit dem +6-dB-Boost-Schalter lässt sich die Leistungsstärke nochmal ausreichend erhöhen. Die Gestaltung der Bedienoberfläche bietet eine übersichtliche Handhabung. Obendrein ist die Klangqualität des Quad VCAs hervorragend. Das Modul hat eine Breite von 12 TE und ist 29 mm tief. Somit nimmt es wenig Platz im Eurorack-Synthesizer ein und ist Skiff-kompatibel. Der Strombedarf dieses Moduls liegt bei einer Spannung von +/-12 V jeweils bei +65 mA Stromstärke.

Über Intellijel

Intellijel Designs, inc. ist ein Unternehmen mit Sitz in Vancouver, das eine Vielzahl von Intellijel Designs ist ein Unternehmen mit Sitz in Vancouver, das eine Vielzahl von Synthesizermodulen im Eurorack-Format herstellt. Gegründet wurde das Unternehmen von Daniel van Tjin, der zuvor als Ingenieur in verschiedenen großen Musikelektronikunternehmen und nebenbei als Produzent und DJ tätig war. Alle Geräte von Intellijel Designs werden von Musikern für Musiker geschaffen: Alle Beteiligten sind zu einem gewissen Grad in der Undergroundszene verwurzelt. Von den äußeren Gesichtspunkten her sind die Module der Firma vom Minimalismus beeinflusst. Klanglich betrachtet setzt Intellijel auf digitale Technik, die deutlich über die Grenzen analoger Funktionalität hinausgeht. Des Weiteren entwickelt Intellijel Module, die von Vintage-Synthesizern inspiriert worden sind, wie zum Beispiel den Atlantis, der an den Roland SH-101 angelehnt ist.

Separate VCAs und Kontrolle von Modulationsmengen

Die einfachste Art, den Quad-VCA zu verwenden, besteht darin, die kaskadierende CV- und Mischfunktionalität zu ignorieren und ihn einfach als vier voneinander unabhängige VCAs zu verwenden. Das bedeutet, dass sich separate VCAs durchaus umsetzen lassen, indem der Ausgang des ersten VCAs mit dem Eingang des jeweiligen Ziels verbunden wird und eine Modulationsquelle (üblicherweise eine Hüllkurve oder ein LFO) wiederum mit dem ersten VCA verbunden wird. Gleichzeitig muss das rechte Potentiometer zur Regelung der Stärke des VCA bis zum Anschlag nach links gedreht werden, um jegliche CV-Spannung zu beseitigen. Die Steuerung von Modulationsmengen kann umgesetzt werden, indem die Signalmenge des VCAs eingestellt und mit einer externen CV angepasst wird. Dies geschieht durch den LEVEL-Regler, der auf die Reaktion des Kanals eingestellt werden kann. Durch dieses Verfahren kann beispielsweise der FM-Anteil variiert werden, wenn der Ausgang eines Oszillators mit dem Eingang eines anderen verbunden wird.

Dieses Produkt ist derzeit ausverkauft

So haben sich andere Kunden entschieden

Mutable Instruments Veils (2020)
15% kauften Mutable Instruments Veils (2020) 179 €
Doepfer A-135-2
15% kauften Doepfer A-135-2 120 €
Doepfer A-130-2
13% kauften Doepfer A-130-2 80 €
Behringer 130 Dual VCA
11% kauften Behringer 130 Dual VCA 105 €
Unsere beliebtesten VCA-Module
37 Kundenbewertungen
  • 5
  • 4
  • 3
  • 2
  • 1
4.9 /5
  • Bedienung
  • Features
  • Verarbeitung
Gesamt
Bedienung
Features
Verarbeitung
Genialer Mehrfach-VCA
banalytic, 07.02.2019
Wie heißt es so schön: You can never have enough VCAs...
Der Intellijel Designs Quad VCA ist gerade in einem mittleren bis großen Rack für mich zu einem unverzichtbaren VCA geworden.
Auf wenig Raum und skiff-freundlich (!) bietet er ein extrem gutes Preis-Leistungsverhältnis:
Großartig ist sowohl das stufenlose Ändern der Kurve von exponentiell zu linear, als auch die Boost-Funktion um schwächere Signale anzuheben oder bei Bedarf zu übersteuern.
Dass man den Quad-VCA auch als Mixer verwenden kann, macht ihn für mich zu einem idealen Modul. Absolute Empfehlung.
Hilfreich · Nicht hilfreich · Bewertung melden
Bewertung melden...

Finden Sie diese Bewertung falsch oder aus irgendeinem Grund unzumutbar?

Meldung abschicken
Gesamt
Bedienung
Features
Verarbeitung
Top
dI&dE, 15.04.2020
Der VCA ist als VCA richtig gut aber über die Attenuator Steuerung der Envelope Einspeisung und der Log/Exp / Mix FUnktion kann man zusätzlich noch richtig beim Sound nachhelfen. Wirklich zu empfehlen.
Hilfreich · Nicht hilfreich · Bewertung melden
Bewertung melden...

Finden Sie diese Bewertung falsch oder aus irgendeinem Grund unzumutbar?

Meldung abschicken
gb Originalbewertung (Übersetzung anzeigen)
Leider ist ein Fehler aufgetreten. Bitte wiederholen Sie diese Aktion später.
Gesamt
Bedienung
Features
Verarbeitung
kamielh, 22.01.2020
Nice vca. Per channel knobs for cv intensity, response curve and signal lvel. Very useful. I use it mainly as a mixer, where if so required I can blend in modulation of amplitude. I love it like this! The curve knob is great, usually in middle position, spikier modulation to the left, compressed modulation to the right. Some knobs are very miniature, but theres just enough room to reach them comfortably, undoubtedly some people will find this cramped. There is some cv and audio bleed but only audible with ridiculous amplification after the module. Same with distortion, it slightly distorts at low vca amplification, but normally completely inaudible. In general very clean sounding. It has a boost knob, it boosts, somewhat, but they should have it made to saturate, which really is TOO BAD... There are cheaper vcas or with more features (the malekko has a crossfading scanner, I might get it just for that, I think the mutable does bipolar multiplication (ringmo)), but right now I really appreciate the hands on and clean sound. Especially if you want to have just one vca/mixer module I don't think theres a better option. Oh and another plus: the vca outs are by default chained to the summing output, but if you use an individual output the signal no longer appears on the summer so you can just use it as a separate multiplicator, while still use the rest of the module as a mixer. O jah one thing is that it expects 0 to 10 volts cv, especially when you want to use the curve knob this means when you have 0 to 5 volts by default of control signals (like I do), there is the issue that in exponential mode the sound is in general much softer than in linear mode. For most people this is no issue but still.
Hilfreich · Nicht hilfreich · Bewertung melden
Bewertung melden...

Finden Sie diese Bewertung falsch oder aus irgendeinem Grund unzumutbar?

Meldung abschicken
fi Originalbewertung (Übersetzung anzeigen)
Leider ist ein Fehler aufgetreten. Bitte wiederholen Sie diese Aktion später.
Gesamt
Bedienung
Features
Verarbeitung
Great quality VCA with normalized outputs
volhv, 02.04.2019
The Intellijel Designs Quad VCA has great functions and quality for the price. The four independent VCAs have a normalized output option, linear to exponential curve via potentiometer, and a very handy multicolor led for each VC input voltage polarity (green for positive voltage, red for negative).

The only "but" is the size of the module, 12 HP, which probably would not become a dealbreaker for this amount of functionality. Still there are couple of alternatives for smaller footprint.
Hilfreich · Nicht hilfreich · Bewertung melden
Bewertung melden...

Finden Sie diese Bewertung falsch oder aus irgendeinem Grund unzumutbar?

Meldung abschicken
