Intellijel Designs Dual VCA 1U

4

VCA-Modul

  • kompakter 2-Kanal VCA
  • lineare Kennlinie
  • geeignet für Audiosignale und Steuerspannung
  • LEDs zur Anzeige des CV-Pegels
  • Eingang A normalisiert auf Eingang B
  • CV-In A normalisiert auf CV-In B
  • Ausgang A normalisiert auf Ausgang B (Mixer-Funktion)
  • Spannungsverdopplung über Ausgang B möglich
  • Strombedarf: 37 mA (+12 V) / 40 mA (-12 V)
  • Breite: 8 TE
  • Tiefe: 29 mm
Erhältlich seit Oktober 2019
Artikelnummer 474929
Verkaufseinheit 1 Stück
Breite 8 TE / HP
exponentiell Nein
linear Ja
98 €
Alle Preise inkl. MwSt.
Sofort lieferbar
Sofort lieferbar

Dieser Artikel ist auf Lager und kann sofort verschickt werden.

Informationen zum Versand
Versandkostenfreie Lieferung voraussichtlich zwischen Samstag, 28.05. und Montag, 30.05.
1

Kompakter Zweikanal-VCA

Der spannungsgesteuerte Verstärker ist einer der wesentlichsten und nützlichsten Bausteine in einem Synthesizer-Patch. Der Dual VCA 1U von Intellijel Designs vereint zwei hochwertige, gleichstromgekoppelte, lineare VCAs in einem sehr kompakten 1U-Gehäuse. Die geringe Größe ist dabei von erheblichem Vorteil, denn bei all den abwechslungsreichen VCA-Modulen, die es auf dem Markt gibt, kann es manchmal schwierig sein, noch Platz für sie zu finden. Dieses Modul von Intellijel Designs verfügt über eine intelligente Normung der oberen und unteren Buchsen. Dies bedeutet, dass die Funktionalität maximiert und die Verkabelung gleichzeitig minimiert werden kann. So lässt sich beispielsweise ein Monosignal auf zwei Ausgänge mit separater CV-Steuerung der Lautstärkepegel aufteilen. Mit dem Dual VCA 1U kann sowohl verstärkt, dynamisiert, gemischt als auch AM-Synthese umgesetzt werden.

Simpler Aufbau des Moduls

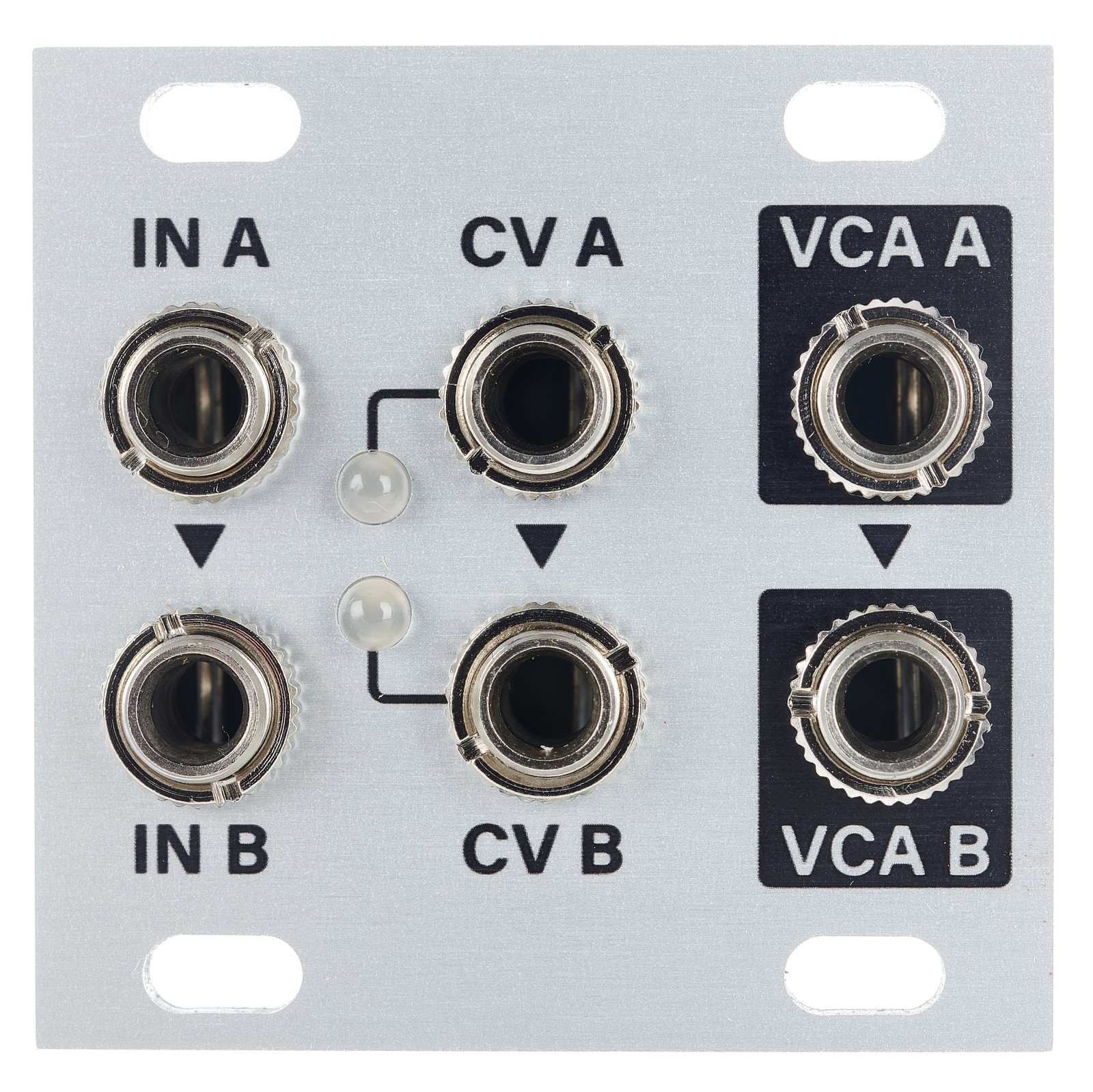

Das in einen der beiden Eingänge eingehende Signal wird durch den spannungsgesteuerten Verstärker verarbeitet und über die VCA-Ausgangsbuchsen ausgegeben. Über Ausgang B ist eine Spannungsverdopplung möglich. Wenn an Eingang B kein Signal angeschlossen ist, erhält der VCA-Kanal B das Signal von Eingang A. Eine CV-Quelle kann verwendet werden, um den Pegel von zwei separaten Eingängen zu steuern. Wenn an CV B nichts angeschlossen ist, steuert das Eingangssignal CV A beide Kanäle. Zwei Signale können auch miteinander vermischt werden. Wenn nichts am Ausgang des VCA A angeschlossen ist, wird das Signal mit dem Ausgang des VCA B summiert. Die LEDs zeigen ein eventuell vorhandenes CV-Signal an. Der Ausgang von VCA A kann auch auf den Eingang von B geroutet werden, um eine komplexere Lautstärkeregelung zu erhalten oder den Ausgang von A zur Steuerung des Pegels von B zu verwenden.

Mehr Platz für VCAs

Der VCA 1U ist so konzipiert, dass er in einem System als notwendiges Werkzeug ohne unnötigen Platz auskommt. Er bietet eine vielseitige VCA-Lösung auf kleiner Fläche, sodass Oszillatoren, Filter und andere Module ebenfalls Platz im Eurorackmodul finden können. Wie der Name schon sagt, ist der Dual VCA 1U eine der schmaleren 1U-Einheiten, die auch als "tiles" bezeichnet werden. Die Abmessung basiert auf der 3U-Größe, die vom Hersteller Doepfer festgelegt wurde. Das Modul von Intellijel hat eine Höhe von genau 39,65 mm. Somit kann sogar etwas Platz im Eurorack-System freigegeben werden, der bisher durch 3U-Module belegt worden ist. Vielleicht lassen sich dadurch auch ein paar VCA-Kanäle in das System hineinquetschen. Der Strombedarf liegt bei einer Spannung von +12 V bei 37 mA bzw. bei -12 V bei 40 mA.

Über Intellijel

Intellijel Designs ist ein Unternehmen mit Sitz in Vancouver, das eine Vielzahl von Synthesizermodulen im Eurorack-Format herstellt. Gegründet wurde das Unternehmen von Daniel van Tjin, der zuvor als Ingenieur in verschiedenen großen Musikelektronikunternehmen und nebenbei als Produzent und DJ tätig war. Alle Geräte von Intellijel Designs werden von Musikern für Musiker geschaffen: Alle Beteiligten sind zu einem gewissen Grad in der Undergroundszene verwurzelt. Von den äußeren Gesichtspunkten her sind die Module der Firma vom Minimalismus beeinflusst. Klanglich betrachtet setzt Intellijel auf digitale Technik, die deutlich über die Grenzen analoger Funktionalität hinausgeht. Des Weiteren entwickelt Intellijel Module, die von Vintage-Synthesizern inspiriert worden sind, wie zum Beispiel den Atlantis, der an den Roland SH-101 angelehnt ist.

VCAs bieten vielfältige Nutzungsmöglichkeiten

Die beiden VCAs können entweder völlig unabhängig voneinander oder über die praktische Signalnormalisierung im Tandem verwendet werden. Durch die DC-Kopplung kann der VCA für die Amplitudenregelung sowohl von Steuerspannungen (CV) als auch von Audiosignalen verwendet werden. Auf diese Weise kann zum Beispiel die Lautstärke eines Oszillators mit einer Hüllkurve gesteuert oder der Pegel eines LFOs geformt werden. Mit einem Oszillator können Obertöne in den Seitenbändern hinzugefügt werden, indem ein Oszillator in der Audiorate verwendet wird und sein Pegel gesteuert wird. Jede beliebige andere Kombination von Signalen, die im Synthesizer-System zusammengestellt werden können, ist möglich.

4 Kundenbewertungen

4 Rezensionen

JG
Man kann nie genug VCAs haben!
Jan Geselle 06.06.2021
Das Modul tut exakt was es soll. Es gibt nichts einzustellen und keine eingebauten Attenuators, aber dafür zwei einwandfreie VCAs auf kleinstem Raum. Ich finde die Normalisierung der CV Eingänge sehr praktisch um einen Envelope auf beide Kanäle eines Stereosignals anzuwenden.
Bedienung
Features
Verarbeitung
0
0
Bewertung melden

Bewertung melden

P
Endlich für 1U
Penishead 16.06.2020
Ganz überrascht war ich, das es Nachwuchs für 1U Reihe von Intellijel gibt. Jetzt kann ich endlich 2 einfache VCAs in die 1U Reihe legen und Platz für andere Module schaffen. Der VCA macht was er soll und klingt neutral. Mehr erwarte ich auch nicht. Für mich eine Kaufempfehlung, auch wenn der Preis gut 10 EUR hätte günstiger sein können.
Bedienung
Features
Verarbeitung
0
0
Bewertung melden

Bewertung melden

f
Federico
fedem 03.02.2020
I just needed a small utility VCF for my small Palette voice without sacrificing much space. For my case this is perfect
Bedienung
Features
Verarbeitung
0
0
Bewertung melden

Bewertung melden

google translate se
Leider ist ein Fehler aufgetreten. Bitte wiederholen Sie diese Aktion später.
r
small and convenient
raketjan 11.04.2020
If you need more features go somewhere else, but for a minimum feature linear vca you can't really beat this.
