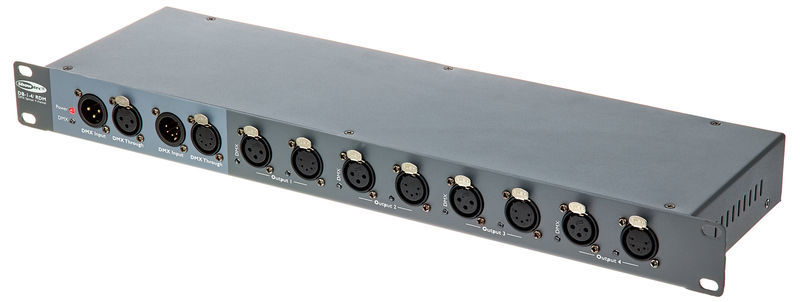

Showtec DB-1-4/RDM Booster / Splitter

Ich benötige eine kleine Stagebox für Licht. Vier separate DMX-Busse reichen mir völlig. Da es durchaus passieren kann, dass unerwartet 5polige Geräte zum Einsatz kommen können, ist es willkommen, wenn der Splitter auch das unterstützt.

Stagebox heisst 19", also fiel die Wahl auf Showtec DB-1-4/RDM.

Das Gerät ist sauber verarbeitet, ordentlich verschraubt und passt ins Rack. Es hat selber einen Kaltgeräteanschluss.

Hinten hat es ein M10-Gewinde. Ich finde es zwar lustig, 19"-Geräte irgendwo aufzuhängen, aber es würde gehen. Ein Blick ins Innere zeigt, dass das M10-Gewinde durch einen Bügel geschützt ist. Man kann also nicht die Platine zernageln.

Das Innenleben ist ebenfalls sauber aufgebaut. Soweit ich fachlich dazu in der Lage bin, identifiziere ich u.a. Operationsverstärker für RS-485 und RS-422 Anwendungen. Ein OP-Typ davon ist auch für optische Isolierung gedacht. So steht es auch im Handbuch. Thomann schreibt hier von elektrischer Isolierung. Wie es nun wirklich realisiert ist, konnte ich nicht erkennen, da ich das Gerät nicht weiter auseinandernehmen wollte.

Einen Live-Einsatz konnte ich noch nicht durchführen. Im Probebetrieb ist alles ok. Die Eingänge werden nur durchgeschliffen. Vermutlich hängen alle vier Anschlüsse zusammen. Sobald ein DMX-Signal anliegt, leuchten bei allen Ausgängen jeweils eine grüne LED auf. Ob sich mit dieser LED dann noch etwas tut, hat sich mir noch nicht erschlossen. RDM konnte ich bisher noch nicht testen. Diese Option sollte aber beachtet werden. Hat ja nicht jedes Gerät.

Showtec schreibt übrigens davon, dass man nur 100m Kabel an einen Ausgang anschliessen darf.

Für meinen Anwendungsbereich bei relativ kleinen Veranstaltungen ist dieses Gerät vollkommen ok. Ob die grüne LED mir noch eine sinnvolle Information liefern kann, wird die Praxis zeigen. Einen Kurzschluss wollte ich jetzt nicht provozieren.
