DirectOut ACE - Milan
Audio-Interface
- Milan-Version
- Audio-Interface, Routing-Matrix, DSP-Processing und Redundanz-Management basierend auf der FPGA-Architektur der DirectOut PRODIGY-Serie
- DSP-Processing inkl. EQ, Dynamics, Delay und System-Tools (je nach Mode)
Einer von zwei bei Registrierung auswählbaren ACE-Betriebsmodi für unterschiedliche Anwendungen:
- Playback Mode - schnelle Einrichtung von Haupt- und Backup-Systemen, Vocal-Inserts und Output-Routing inkl. Redundanz-Management (EARS)
- PA Mode - vollständige Drive-Rack-Lösung mit EQ, Dynamics, Delays und integrierter Smaart-Analyse
- weitere Modi lassen sich bedarfsgerecht durch zusätzliche Lizenzen beim Hersteller erweitern
Technische Daten:
- Eingangsempfindlichkeit: -55 dBu bis +24 dBu
- Phantomspannung +48 V schaltbar
- Sample-Rates: 44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz (+/-12.5 %)
- unterstützt MADI und AVB / MILAN
- A/D-Wandler: SNR @ 0 dB Gain: -118 dBFS RMS (20 – 20.000 Hz), THD @ -1 dBFS: -113 dB, EIN @ 60 dB Gain: -118 dBu (20 – 20.000 Hz)
- D/A-Wandler: SNR: -119 dB (20 – 20.000 Hz), THD+N @ -0 dBFS: -109 dB (@ +24 dBu)
- Kopfhörer-Anschlüsse: 4 x 6,3 mm TRS und 1 x 3,5 mm TRS
- 4 Mic/Line-Eingänge via DSUB-25
- 4 Line-Ausgänge via DSUB-25
- 4 AES3 Stereo-Ports (8 In / 8 Out) via DSUB-25
- 4 MADI-SFP-Slots (ohne Transceiver)
- 2 RJ45 (1 Gbit/s) Audio-Netzwerk und 1 RJ45 (1 Gbit/s) Management
- Word Clock: 2 x BNC (75 Ohm, terminierbar)
- GPIO: 2 GPI Spannungs-Inputs (DSUB-9) und 2 GPO MOSFET-Switches (DSUB-9)
- USB für Control: 1 USB 2.0 (Typ A) und 1 USB 3.1 (Typ C lockable)
- Stromversorgung 2 USB-C (verriegelbar, redundante Versorgung) 20 V, max. 60 W
- 3,5" IPS Touch-Display mit Hintergrundbeleuchtung und 340x800 px
- Abmessungen (B x H x T): 310 x 44 (1 HE) x 210 mm
- Gewicht: ca. 2,5 kg
- inkl. externem Netzteil und 2x 0,5 m Breakout-Kabel
-
Erhältlich seit Juli 2026
-
Artikelnummer 645431
-
Verkaufseinheit 1 Stück
-
Anzahl der Kanäle 64
-
AD-Wandlung Ja
-
DA-Wandlung Ja
-
Maximale Auflösung in Bit 24 bit
-
Maximale Abtastrate in kHz 192 kHz
-
S/PDIF-Schnittstelle Nein
-
AES/EBU-Schnittstelle Ja
-
ADAT-Schnittstelle Nein
-
Word Clock Ja
-
Anzahl der analogen Eingänge 4
-
Anzahl der analoge Ausgänge 4
-
Kopfhöreranschluss Ja
-
Besonderheiten DSP, spezialisierte Betriebs-Modi
Prodigy für den Rucksack

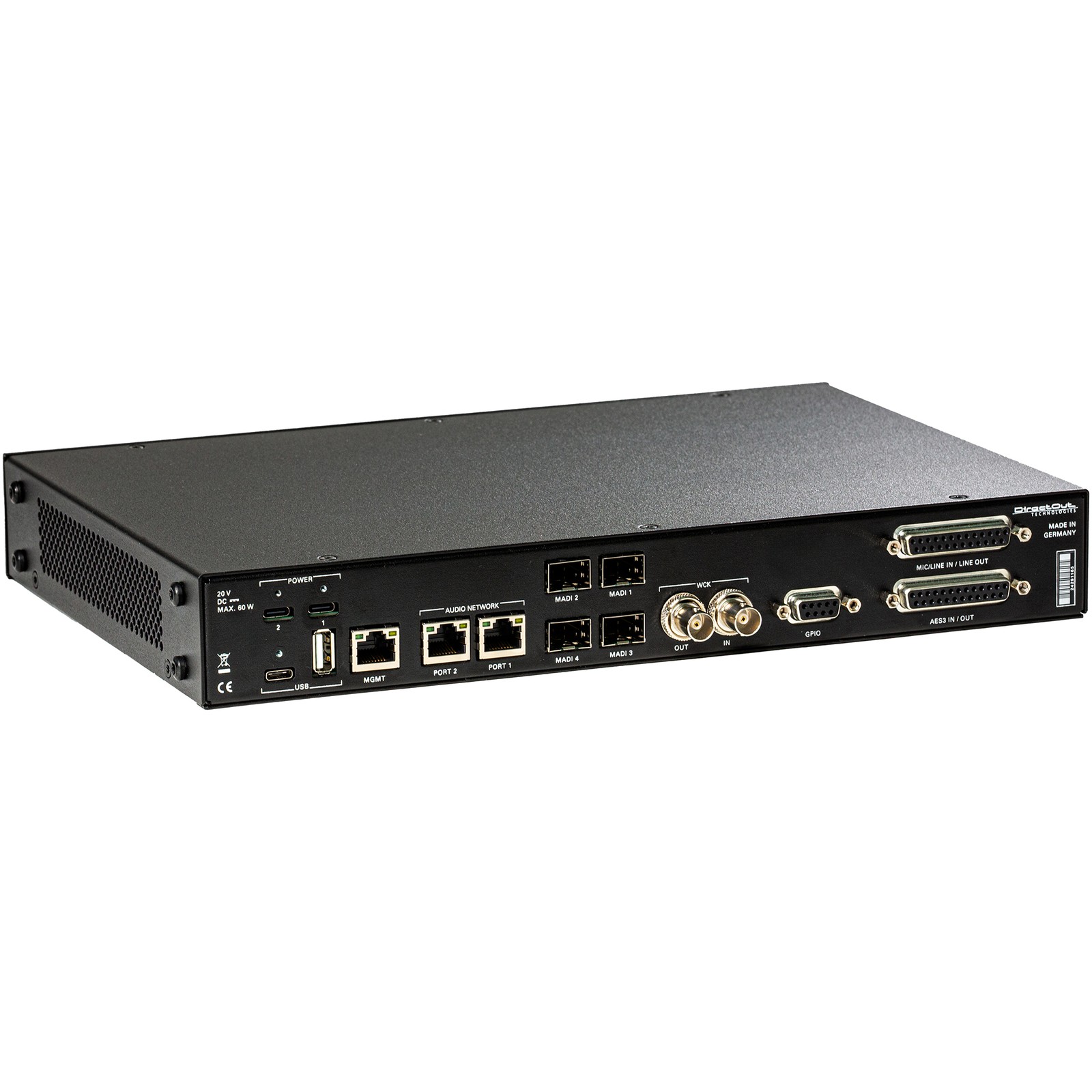

Der DirectOut ACE - Milan bringt den FPGA-Kern der großen PRODIGY-Serie in ein Gehäuse mit 310mm Breite, einer Höheneinheit und rund 2,5kg – kompakt genug für den Rucksack. Er verbindet Milan-Netzwerke mit MADI, AES3 und analogen Signalen und bearbeitet sie dabei. Welche Aufgaben er übernimmt, bestimmt der Aktivierungspfad, den man bei der Registrierung wählt: Der Playback-Pfad schaltet den Playback Mode für abgesicherte Zuspielungen und zusätzlich den frei konfigurierbaren PRODIGY Mode frei, der PA-Pfad den Drive-Rack-Modus PA4. Weitere Funktionen lassen sich später per Lizenz ergänzen, die Hardware bleibt dieselbe. Für Dante-Netzwerke gibt es das Schwestermodell ACE - Dante.
)
Zwischen den Formaten

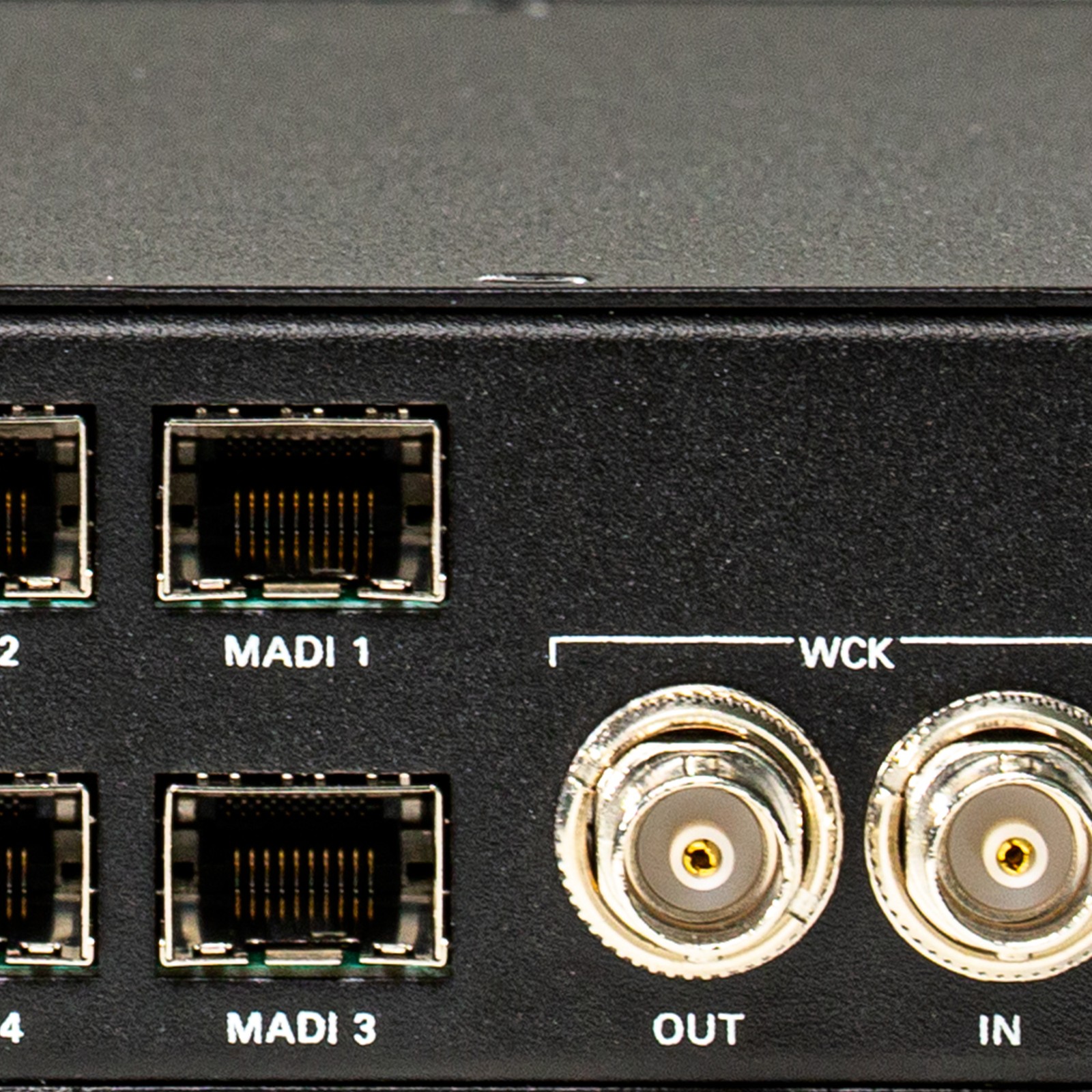

Der DirectOut ACE - Milan ist in erster Linie Router und Signalprozessor: Er übersetzt zwischen Audioformaten und bearbeitet die Signale dabei. Über zwei RJ45-Ports tauscht er 64 Kanäle mit Milan-Netzwerken aus, vier SFP-Slots nehmen MADI-Module für je bis zu 64 Kanäle auf (Transceiver separat erhältlich). Dazu kommen acht AES3-Kanäle in beide Richtungen für die digitale Verbindung zu Endstufen und Controllern sowie vier Mic/Line-Eingänge mit Phantomspeisung und vier Line-Ausgänge. Beide Gruppen liegen als DSUB-25 vor, die mitgelieferten Breakout-Kabel führen sie auf XLR. Mit 118dB Rauschabstand (A/D) und 119dB (D/A) sind die Wandler rauscharm genug, dass die analogen Wege nicht zum schwächsten Glied der digitalen Kette werden. Word Clock, GPIO, ein eigener Management-Port und zwei USB-C-Stromeingänge für redundante Versorgung ergänzen die Rückseite, vier Kopfhörerausgänge sitzen vorn.
)
Aus Profi-Sicht
Gedacht ist der DirectOut ACE - Milan für Systemtechniker und Playback-Operatoren, die ihre eigene Umgebung von Venue zu Venue mitnehmen, statt sich auf die Technik vor Ort zu verlassen. Wer mit Milan-basierten PA-Systemen arbeitet, bindet ihn ohne Umweg über ein weiteres Protokoll ein – in Dante-Umgebungen ist der ACE - Dante die passende Wahl. Playback-Operatoren profitieren vor allem von der automatischen Umschaltung per EARS, Systemtechniker vom Drive-Rack im Handgepäck. Mit vier analogen Ein- und Ausgängen ersetzt der ACE kein Studio-Interface: Seine Stärke liegt im Übersetzen, Bearbeiten und Absichern digitaler Signalwege.
){kind=logo}
Über DirectOut
DirectOut ist ein Spezialist für Audioschnittstellen und Netzwerklösungen. Entwickelt werden die Produkte für professionelle Audiosysteme, wie sie in der Studiotechnik, bei Broadcast-Anwendungen, in der mobilen Livebeschallung und im Rahmen von Festinstallationen gefragt sind. Unter der Marke DirectOut Technologies bietet das Unternehmen Lösungen für die Verbindung verschiedener Audioformate und -systeme. Dazu zählen unter anderem MADI, SoundGrid, Dante und RAVENNA sowie die Standards AES67 und SMPTE ST2110-30/31. DirectOut hat seinen Hauptsitz in Mittweida, Deutschland, und ist weltweit tätig.
Für Playback und PA
Ein DirectOut ACE übernimmt je nach aktiviertem Modus eine klar umrissene Rolle. Im Playback Mode sitzt er zwischen zwei Playback-Rechnern und dem Pult: Haupt- und Backup-System laufen parallel, und fällt der Hauptrechner aus, schaltet EARS automatisch auf das Backup um, ohne dass das Publikum etwas merkt. Im PA4 Mode wird er zum Drive-Rack: Das Pultsignal kommt per Milan, MADI oder AES3 an, und vier (mit einem weiteren DSP Pack acht) eigenständig bearbeitete PA-Wege, etwa für Main, Subs, Front- und Delay-Fills, erhalten eigenen EQ, Dynamics und Delay. Für das Einmessen bietet der PA Mode eine native Smaart-Integration. So reist die eigene Playback- oder PA-Umgebung im Handgepäck mit.
