Navigare nel regno dei cavi audio può essere difficile, soprattutto quando ci si trova di fronte a termini come TS, TRS e TRRS. Che cosa significano questi termini particolari? E fanno la differenza nella trasmissione del segnale audio? In questo articolo analizzeremo le differenze tra cavi Audio TS, TRS e TRRS, facendo luce su come ciascuno di essi sia adatto a trasportare specifici tipi di segnali audio. 👇
Connettori audio TS, TRS, TRRS
Cosa significano TS, TRS e TRRS?
TS, TRS e TRRS sono acronimi che rappresentano le sezioni di un connettore per cavi da ¼ di pollice o da 3,5 mm: Punta (Tip), Anello (Ring) e Manicotto (Sleeve). Queste sezioni facilitano le connessioni aggiuntive tra la sorgente e la destinazione dell’audio, contribuendo alla versatilità dei cavi audio.
Spiegazione di TS, TRS e TRRS
Le configurazioni TS, TRS e TRRS possono sembrare un codice segreto, ma la loro scomposizione ne rivela lo scopo nel mondo dell’audio. Innanzitutto, scopriamo cos’è un circuito elettrico completo e quali tipi di segnali possono trasmettere questi cavi.
Come fa un cavo a formare un circuito elettrico completo?
Per trasmettere in modo efficace un segnale, un cavo deve stabilire un circuito elettrico completo tra la sorgente e la destinazione. Ciò comporta il collegamento di ogni sezione del connettore a un percorso conduttivo all’interno del cavo.
Quali tipi di segnali possono trasmettere questi connettori?
Le configurazioni uniche dei connettori TS, TRS e TRRS consentono di trasmettere diversi segnali, tra cui:
– cavi bilanciati e sbilanciati
– mono o stereo
– segnali bi-direzionali
Anatomia dei connettori audio TS, TRS, TRRS
Prima di approfondire le differenze tra i cavi di tipo TS, TRS e TRRS, analizziamo le diverse dimensioni di questi cavi.
Dimensioni:
- Un cavo da 1/4″ ha un diametro di 6,35 mm.
- Un cavo da 3,5 mm, spesso chiamato mini-jack, ha un diametro di 3,5 mm.
Cavi audio TS vs TRS vs TRRS:
Connettore audio TS (Tip – Sleeve)
Per quali impieghi vengono utilizzati i connettori TS da ¼ di pollice?
A partire dai connettori TS, dove TS sta per Tip-Sleeve.
I cavi TS sono generalmente utilizzati per segnali mono e sbilanciati. Sono più comunemente utilizzati con chitarre elettriche, bassi, tastiere e pedali per chitarra o basso.
I cavi per strumenti trasportano segnali sbilanciati, mentre i cavi per gli altoparlanti, nonostante l’aspetto simile, sono costituiti da due fili identici senza schermatura.

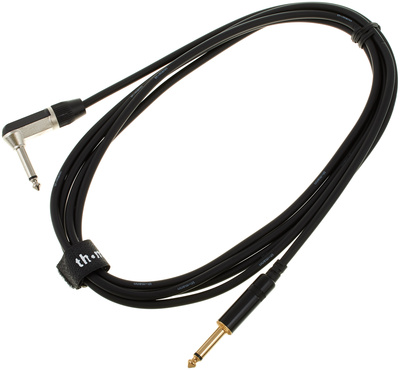

Harley Benton

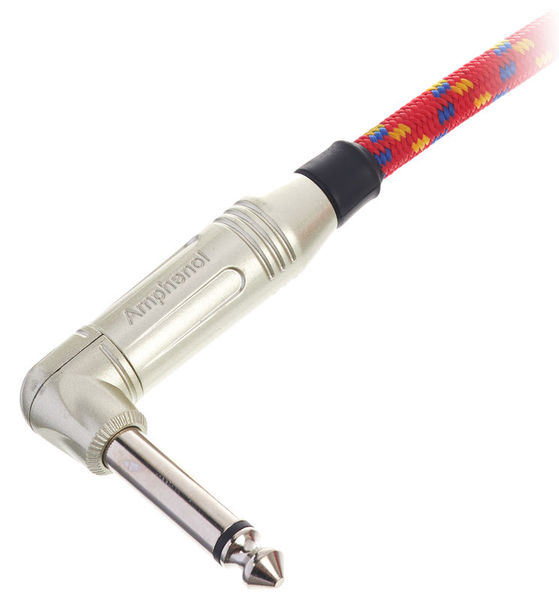

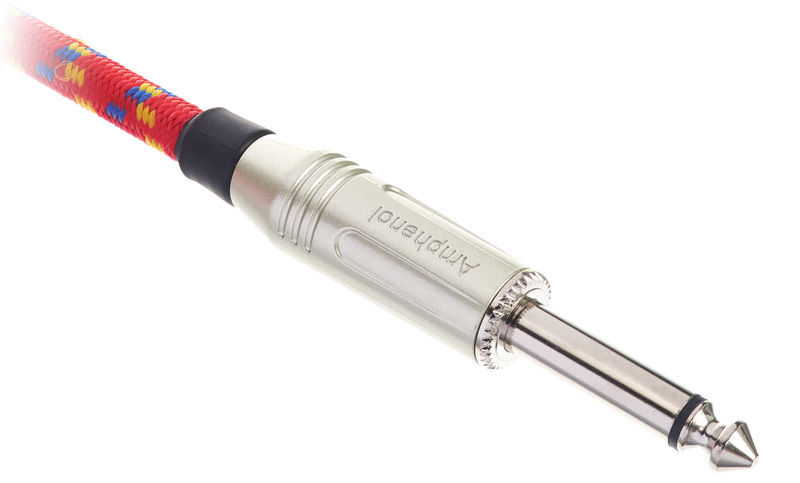

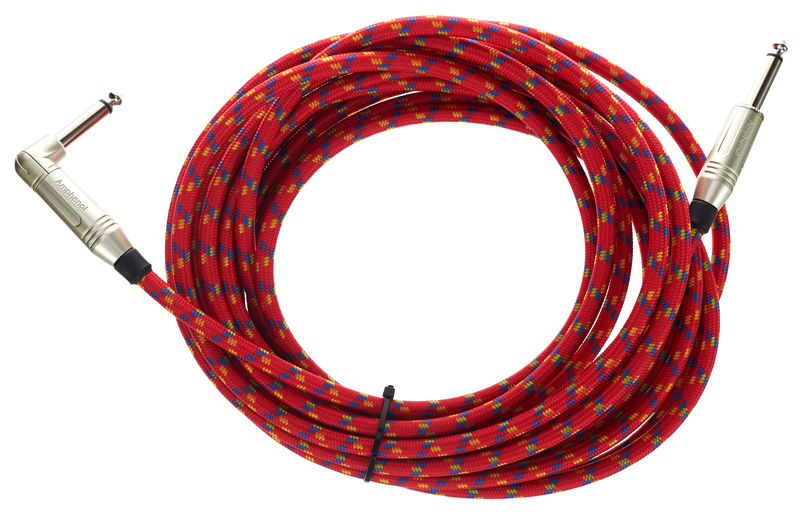

GC 6 PR Vintage Red
👉Per acquistare cavi audio TS 👈
I connettori TS da 3,5 mm sono comuni?
In realtà sono relativamente rari, ma a parte i microfoni di largo consumo o i sistemi di controllo ad infrarossi, noi musicisti li troviamo spesso nei sistemi di sintesi modulare Eurorack.
Connettore Audio TRS (Tip-Ring-Sleeve)
Il prossimo punto in programma è il connettore TRS, dove TRS sta per Tip-Ring-Sleeve.
Per cosa sono comunemente utilizzati i cavi TRS da ¼ di pollice?
Con tre sezioni, i cavi TRS da ¼ di pollice sono spesso utilizzati per trasportare segnali bilanciati e comprendono due fili di segnale e uno schermo.
Sono comunemente utilizzati in scenari in cui è essenziale un segnale bilanciato, come nel caso dei microfoni.
I segnali prodotti dai microfoni, ad esempio, sono quasi sempre bilanciati, poiché hanno un livello di uscita moderatamente basso e sono quindi vulnerabili ai rumori esterni.
pro snake

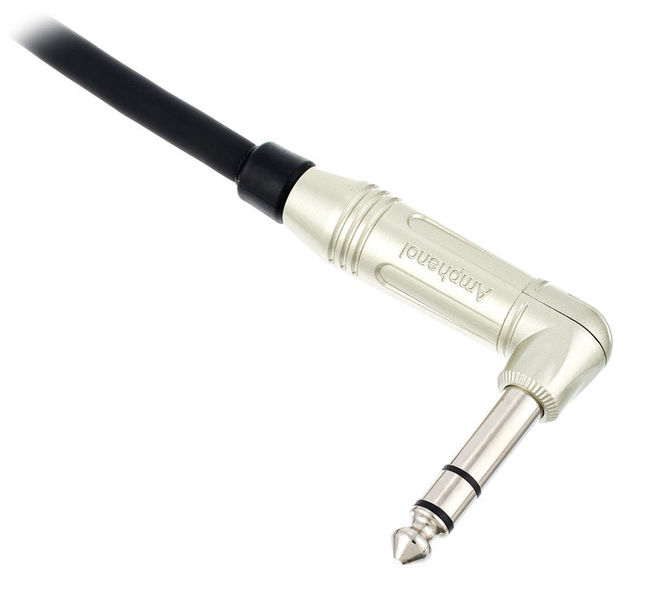

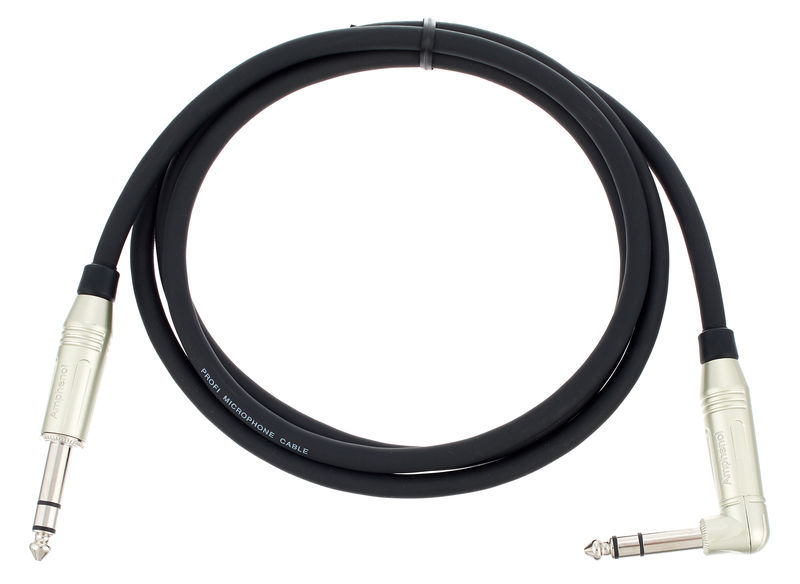

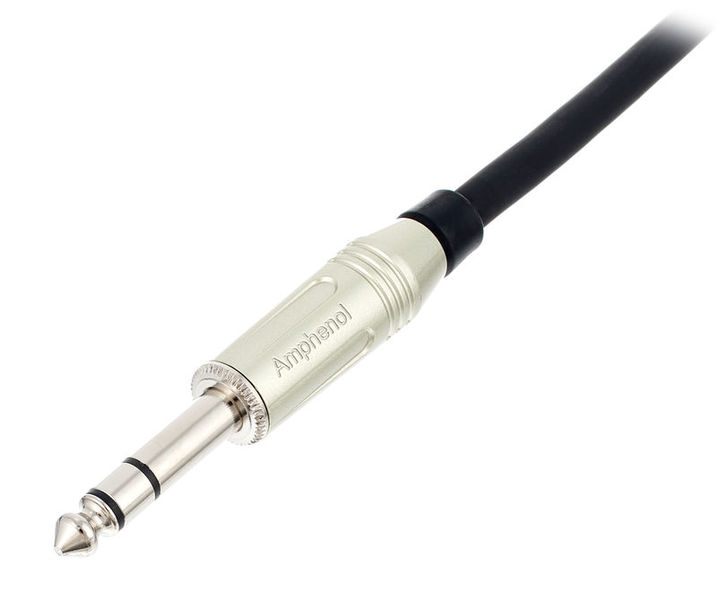

TRS Audio Cable 1,5m
👉Per acquistare cavi audio TRS 👈
In cosa differiscono i cavi TRS da 3,5 mm dai loro omologhi da 1/4 di pollice?
Nel regno dei cavi TRS da 3,5 mm, i segnali stereo sono protagonisti, in quanto trasportano sia il segnale destro che quello sinistro.
La punta e l’anello gestiscono i segnali destro e sinistro, mentre la guaina completa il circuito, dando luogo a un segnale sbilanciato.
Connettore Audio TRRS (Tip-Ring-Ring-Sleeve)
L’ultimo connettore è il TRRS, che significa Tip-Ring-Ring-Sleeve.
Per cosa sono comunemente utilizzati i cavi TRRS da 3,5 mm?
I cavi TRRS hanno una duplice funzione, in quanto possono ospitare sia segnali bilanciati che sbilanciati.
Questo tipo di connessione è comunemente presente nei jack delle cuffie degli smartphone. Consente la trasmissione di segnali audio stereo destro e sinistro, oltre a un canale dedicato per l’ingresso del microfono, che lo rende ideale per gestire sia la riproduzione audio che la comunicazione vocale.
Rode

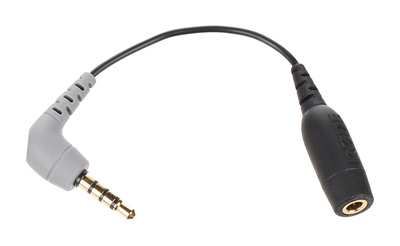

SC7
👉Per acquistare cavi audio TRRS 👈
È possibile prolungare un cavo TRRS?
Per prolungare i cavi delle cuffie con connettori TRRS, si possono prendere in considerazione opzioni come il cavo di prolunga per cuffie TRRS da 3,5 mm.
