C’est quoi le DMX ? On parle beaucoup de son dans ce blog. Mais la lumière est aussi un élément clé de la scène ! Si tu es là, c’est qu’on t’a parlé du DMX et que tu n’as peut être pas vraiment compris de quoi il s’agit. Même dans le domaine de la lumière, une règle reste valable : le savoir fait des merveilles ! Et avec un peu de lecture, tu seras capable d’utiliser toi aussi le DMX pour révolutionner ta scène. Alors, qu’est-ce que le DMX et comment ça marche exactement ? Enregistre cet article dans tes favoris !
Les bases du DMX : c’est un signal de contrôle, la langue du pilotage lumière
C’est quoi le DMX ? Les projecteurs (projos dans le jargon) et effets lumineux peuvent aujourd’hui se programmer, fonctionner ensemble et faire des choses incroyables. Pour exploiter tout ce potentiel, ils doivent recevoir des ordres, autrement dit être contrôlés. Sinon, comment sauraient-ils quoi faire et quand ?
Pour ça, on utilise le DMX, un protocole de contrôle unifié dans le monde entier. Le principe est simple : la console et les appareils reliés communiquent via DMX, qui signifie « Digital Multiplex ». En résumé, le DMX est la « langue du pilotage lumière ».
Stairville
PDC3CC DMX Cable 5,0 m 3 pin
Avec le DMX, tu deviens le maître de la lumière
C’est quoi le DMX ? Changements de couleur, orientation des projecteurs, intensité lumineuse variable… tout repose sur du paramétrage.
Pour commander des lumières en DMX, on utilise le plus souvent une console (physique ou un logiciel installé sur ordinateur).
Concrètement, une ligne DMX transporte des signaux numériques sur un câble (souvent en XLR 3 ou 5 broches) et permet de piloter :
- les projecteurs (intensité, couleurs, gobo, zoom, tilt/pan pour les lyres motorisées, etc.),
- les machines à fumée ou brouillard,
- les stroboscopes,
- les lasers,
- certains contrôleurs de LED ou dispositifs spéciaux.
Chaque appareil reçoit une adresse DMX (ou plusieurs, selon le nombre de canaux qu’il utilise), et la console DMX envoie une suite de valeurs (de 0 à 255 par canal) qui définissent les paramètres.
1- De quoi j’ai besoin pour piloter un projecteur en DMX ?
Tu as besoin :
- D’un projecteur numérique contrôlable
- D’un ou de plusieurs câbles DMX pour former ta chaîne ou ton ensemble
Stairville
PDC3CC DMX Cable 5,0 m 3 pin
Stairville

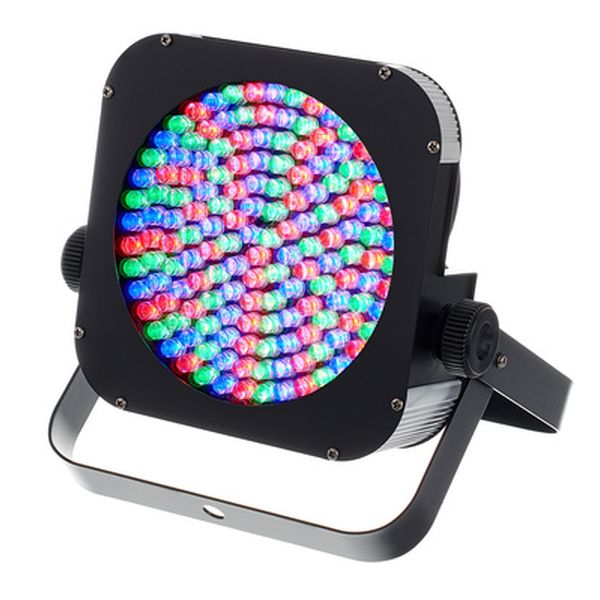

LED Flood Panel 150 40° RGB
Et pour contrôler le tout…

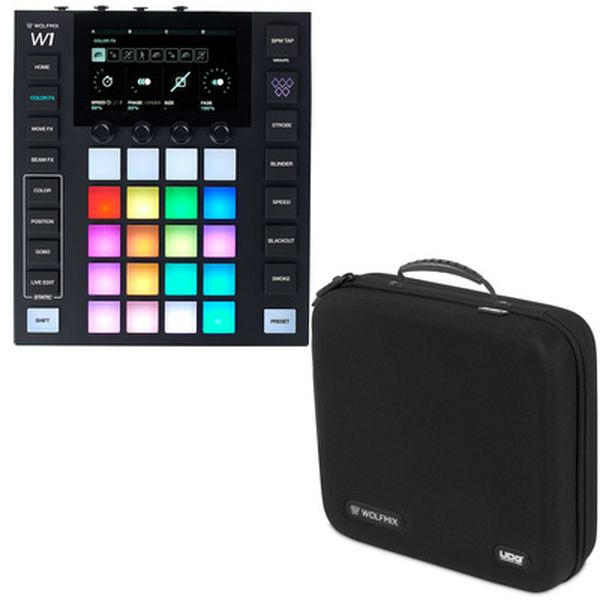

- D’une console de contrôle DMX
Wolfmix
W1 Mk2 Hardcase Bundle
OU

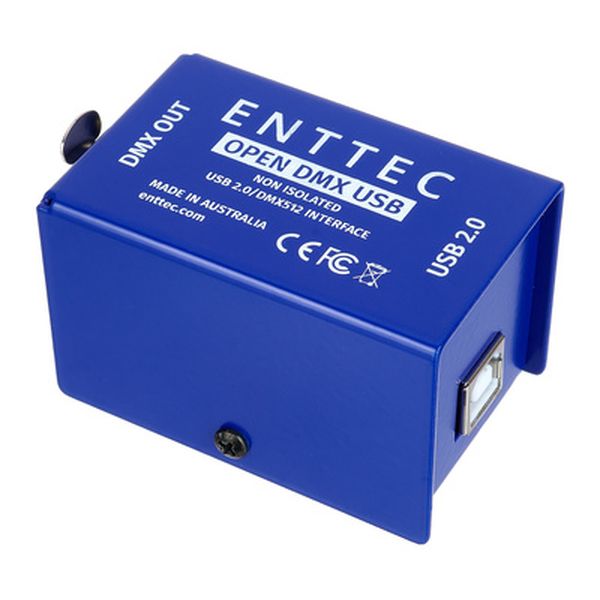

- D’un boîtier DMX -> USB + un ordinateur + un logiciel pour contrôler tes lumières
Enttec
Open DMX USB Interface
2- L’adresse DMX : qu’est ce que c’est ?
C’est quoi le DMX ? L’adresse DMX correspond à l’endroit où vont arriver tous tes commandes lumière. Il faut donc que tu définisses une adresse pour chaque projecteur ! C’est comme une adresse de livraison : le colis ne doit pas finir chez le voisin.
L’adressage DMX est basé sur une logique claire. On définit une adresse jusqu’au projecteur qu’on souhaite contrôler, puis on choisit ensuite le nombre de canaux que l’on souhaite lui réserver.
Prenons l’exemple d’une lyre (c’est à dire un projecteur qui bouge et qui prend plusieurs couleurs). Il est possible de réserver plusieurs canaux à son adresse DMX – cela permet de contrôler plusieurs de ses paramètres : rotation de la tête, pan, tilt, couleurs…
Stairville
DDS-405 LC DMX 4 Ch. Dimmer
3- Les réglages fins avec les lignes DMX
Pour encore plus de finesse – couleurs, mélanges, mouvements – on peut par exemple régler l’intensité lumineuse de 0 à 255 (les 256 valeurs dont on parlait tout à l’heure !) Et non, ce n’est pas compliqué : tu connais déjà le principe en son lorsque tu bouges les faders de la table de mixage. C’est pareil en DMX, sauf que l’échelle comporte au total 256 paliers.
Varytec
Hero Spot 90
4- Ne confonds pas câbles DMX et câbles audio
C’est quoi le DMX ? La communication numérique selon la norme DMX nécessite aussi les bons câbles : en général, des câbles XLR à trois ou cinq broches. À ne surtout pas confondre avec les câbles audio, qui utilisent eux aussi souvent des connecteurs XLR. Le choix du câble correct est crucial pour éviter les interférences sur le trajet du signal.
Stairville
PDC5CC DMX Cable 5,0 m 5 pin
Stairville
DMX Terminator XLR 3-Pol
Et si tu as du mal à différencier tes câbles XLR des DMX, pense au scotch de couleur ! Tu peux aussi les stocker dans une valise séparée 😉
Flyht Pro
WP Safe Box 8 IP65
