10. Dual Sound

Fassen wir also zusammen. Man kann die Spulen eines Humbuckers auf zwei Arten verdrahten: Seriell für den vollen Powersound und parallel für eine transparentere, cleanere Performance. Und noch mal sei gesagt. Parallel ist nicht gleichbedeutend mit dem Abschalten einer Spule. Der Humbucker läuft nach wie vor auf zwei Zylindern und bleibt so unempfindlich gegen Brummeinstreuungen. Klingen tut es allerdings, als ob zwei Single Coils gleichzeitig laufen.

Durch die Verwendung eines Mini-Schalters (2-Poliger Umschalter, DPDT z.B. DiMarzio EP1106) oder eines Push-Pull Potis (z.B. DiMarzio EP1200PP oder EP2001PP) lassen sich beide Verdrahtungsprinzipien nutzen und die klangliche Flexibilität der Gitarre so massiv erhöhen.

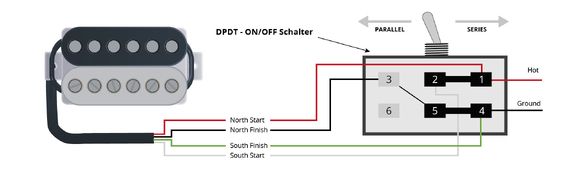

Die Verdrahtung sieht folgendermaßen aus:

Damit die Schaltung funktioniert, müssen Sie unbedingt an die Jumper-Verbindung (Brücke) zwischen den Polen denken. Der Hot-Output wird mit der Stelle verlötet, an der ursprünglich das Hot-Kabel des Pickups angeschlossen war. Der Erdungsabgang wird mit der Masse verbunden.

Um die Phase zu drehen, müssen Sie den HotOutput und den Masseanschluss tauschen. Das Erdungskabel des Pickups bleibt bei beiden Varianten an der Masse.

Dual-Sound mit Single-Coil Schaltung

Um diese Schaltung zu realisieren, müssen Sie im Grunde genommen nur den Schalter durch einen 2-poligen Umschalter (on-on-on) ersetzen (DPDT on/on/on, z.B. DiMarzio EP1108). Die Verdrahtung bleibt wie im oberen Diagramm gezeigt. Jetzt liefern die beiden äußeren Schalter-Stellungen die parallele bzw. serielle Schaltung. In der Mittelposition ist Single Coil-Performance angesagt!

Phase-Schalter

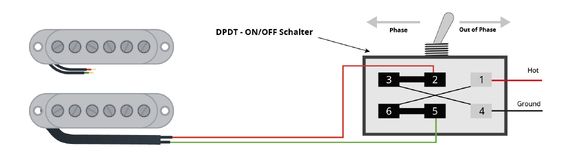

Das Schalten der Phase kann nur bei Gitarren mit mindestens zwei Tonabnehmern funktionieren. Der „Out of phase“ Effekt tritt nur auf, wenn beide Pickups gleichzeitig aktiv sind und ist am stärksten, wenn die Lautstärke der beiden Soundgeneratoren ungefähr auf gleichem Level ist. Um „Out of phase“ schaltbar zu machen, reicht es einen der beiden Pickups an einen 2-poligen Umschalter (DPDT, der gleiche wie beim Dual Sound) anzuschließen. (EP1106 oder Push-Pull Poti EP1200PP oder EP1201PP). Welcher der beiden Tonabnehmer das ist, macht klanglich keinen Unterschied. Entscheiden Sie also selbst!

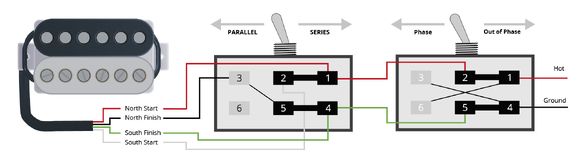

Falls Sie den Pickup gleichzeitig an einen Dual-Switch und einen Phase-Switch anschließen möchten, starten Sie mit der Verdrahtung des Dual-Switch so wie beschrieben. Anschließend verbinden Sie ihn, wie in der folgenden Skizze gezeigt, mit dem Phase-Switch:

Der mit Hot gekennzeichnete Ausgang wird mit der Stelle verbunden, an der auch der Original-Tonabnehmer angeschlossen war. Der mit Ground (Masse) beschriftete Pol wird mit der Masse verbunden (normalerweise die Gehäuse-Rückseite eines Potis). Das gleiche gilt für das Erdungskabel des Pickups (4-adrige Version).

Single Coil-Schaltung (Coil-Splitting, Coil-Tapping)

Single Coil-Sounds gehören zur Gitarrenmusik wie die Butter auf's Brot (oder so) . Und auch bei einer „Humbucker-Gitarre“ muss man, wie eben schon erfahren, auf die knackige offene Performance eines Einspulers nicht verzichten.

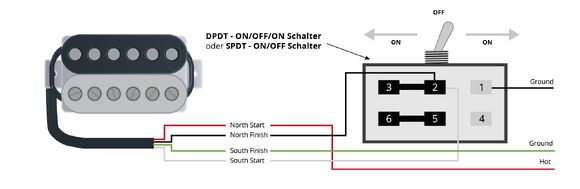

Um die Coil-Splitting Funktion separat auf einen Mini-Schalter zu legen, brauchen Sie einen 2-pol Umschalter (DPDT, on/off/on), oder einen einfachen einpoligen Umschalter (Single-Pole, Double-Throw, SPDT). Die Skizze zeigt die Verdrahtung eines 2-poligen DPDT Umschalters.

Das blanke Erdungskabel des Pickups muss unbedingt an die Masse angeschlossen werden. Da nur die eine Seite des Schalters benutzt wird, haben Sie die Möglichkeit auch dem zweiten Humbucker einer Doppel-Humbucker Gitarre Single Coil-Sounds beizubringen! Das sieht dann so aus:

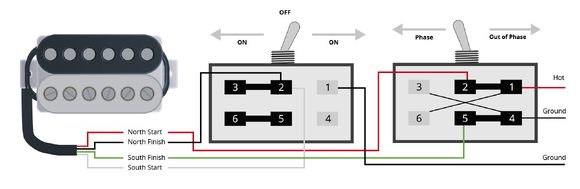

Falls Sie einen Phase-Schalter mit einem Coil-Splitt Schalter kombinieren möchten, schlagen Sie den folgenden Weg ein:

Interessant bei dieser Verdrahtung ist, dass der Phase-Schalter hier gleich zwei Funktionen übernimmt. Wenn beide Pickups aktiv sind, erledigt er seinen normalen Job – das Phasendrehen. Ist allerdings nur der angeschlossene Pickup scharfgeschaltet und zeitgleich die Coil-Split Funktion aktiv, bestimmt der Phase-Schalter, welche der beiden Spulen des Humbuckers ausgeschaltet wird. Die Änderung des Klangbilds ist zwar recht subtil: Aber immerhin: Noch 'ne Klang-Variante!
